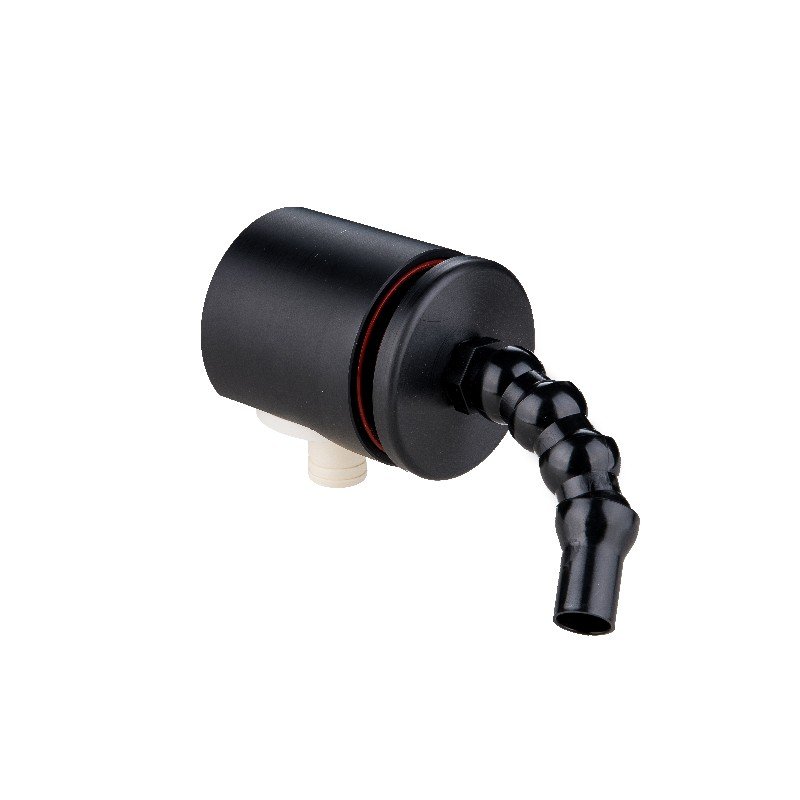

Sistema di carico U50/C

Guarnizioni piane:

Le  guarnizioni piane con sedi sagomate garantiscono una tenuta precisa ed efficiente senza  forzare sulla lastra di vetro della vasca.

Sistema modulare:

Il sistema di montaggio modulare permette di comporre il proprio sistema usando un  solo diametro di foratura nel vetro, rendendo possibile scambiare di posizione carico e scarico in ogni momento.

Senza colla:

Tutti i componenti sono assemblati mediante attacchi filettati e guarnizioni. I dispositivi  possono essere completamente smontati per agevolare la manutenzione ed evitano perdite  dovute a incollaggi difettosi.

Configurazione di Scarico:

Il sistema di scarico è dotato di griglia removibile per facilitare le operazioni di pulizia. Le  dimensioni maggiorate della griglia aiutano il passaggio del flusso d’acqua garantendo portata  e silenziosità.

Configurazione di Carico:

Il sistema di carico è dotato di ugello su supporto sferico orientabile con attacco compatibile con ugelli orientabili del tipo Loc-Line.

Combinazioni Suggerite

Vasche fino a 700 litri, 2x Scarico U50/S, 1x Carico U50/C, Interscambio 2000 l/h

Vasche fino a 900 litri, 3x Scarico U50/S, 2x Carico U50/C, Interscambio 3000 l/h

Scarico

Codice U50/S

Porta gomma Øe 50 mm

Portata 1000-1500 l/h

Carico

Codice U50/C

Attacco Loc-Line 3/4”

Portagomma Øe 25 mm

Dimensioni

Foro vetro 53-56 mm

Spessore vetro 0-24 mm

Ingombro esterno 80 mm

Diametro esterno  90 mm
